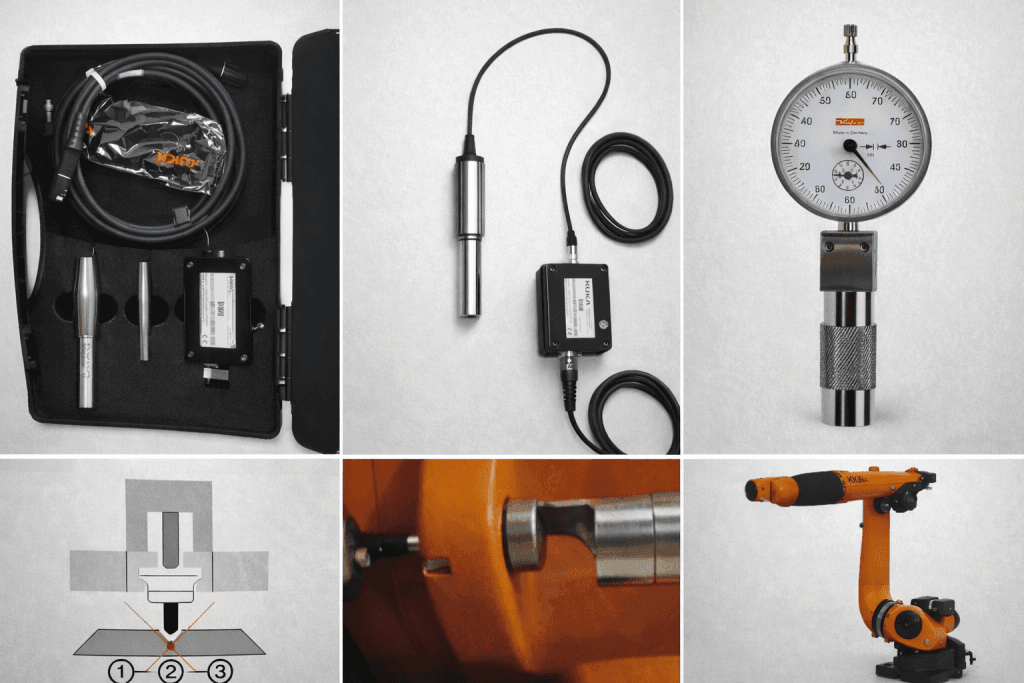

KUKA EMD kalibrasyonu (mastering), robot eksenlerinin gerçek sıfır noktasını doğru şekilde bulmak için yapılan kritik bir işlemdir. KUKA robotlarda mastering; EMD cihazı, komparatör (kompansatör) veya bazı durumlarda tornavida ile yapılabilir. Bu rehberde, sahada uygulanan yönteme sadık kalarak EMD ile KUKA mastering nasıl yapılır sorusunu adım adım anlatıyoruz.
Önce Mantığı Anlayın: KUKA Robot Sıfır Noktası Neresi?
KUKA robotun her ekseninde bir mastering kapağı bulunur. Bu kapakların üzerinde bir çizgi görebilirsiniz. Önemli: Bu çizgiler robotun sıfır noktası değildir; sadece EMD ölçüm başlangıç referansı olarak düşünülmelidir.
Kapağı söktüğünüzde içeride yaylı bir mastering pimi vardır. Robotun gerçek sıfır noktası, bu pim mekanizmasının eksen üzerinde bulunan iki yükseltinin arasındaki çukura girip çıktığı bölgenin tam orta noktasıdır. EMD cihazı bu çukura giriş-çıkışı ölçerek orta noktayı hesaplar ve ekseni doğru şekilde kalibre eder.
VURGULU UYARI: Robot üzerindeki çizgiler sıfır noktası DEĞİLDİR. Sıfır noktası, mastering piminin çukura giriş-çıkışını baz alarak bulunan tam orta noktadır.
1) EMD Cihazı ile KUKA Kalibrasyon (Mastering) Nasıl Yapılır?
EMD ile KUKA mastering, en doğru ve güvenli yöntemdir. Robot kalibrasyon hatası verdiğinde veya eksen ayarları kaçtığında hızlıca düzeltme yapmanıza yardımcı olur.
Check Mastering ve Set Mastering Farkı Nedir?
- Check Mastering (Ayarları kontrol etme): Tüm eksenlerin mastering durumunu görmenizi sağlar. Kontrol amaçlı kullanılır.
- Set Mastering (Kalibrasyon yapma): Ayar kaçtıysa veya robot kalibrasyon hatası veriyorsa kullanılır. Bu ekranda kaçık olan eksen görünür ve sadece o eksene mastering yapabilirsiniz.
EMD ile KUKA Mastering Adımları (Startup > Service kalibrasyon)
- EMD cihazını robota takın ve bağlantıların sağlam olduğundan emin olun.
- Robotun tüm eksenlerini, her eksende bulunan çentik hizasına getirin.
- Menüden şu yolu izleyin: Startup > Service
- Ekranda çıkan seçeneklerden ihtiyacınıza göre Check Mastering veya Set Mastering seçin.
- Mastering yapacağınız eksenin üzerindeki kapağı sökün ve EMD cihazını ilgili eksene bağlayın.
- Kumandada enable tuşuna basılı tutun ve kumandanın altında bulunan yeşil program yürütme tuşu ile işlemi başlatın.
- Sabırlı olun: Robot, çentiğe girip çıkarak sıfır noktasını bulur ve size bir değer verir.
Kalibrasyon Değerleri: İyi mi Kötü mü Nasıl Anlaşılır?
İşlem sonunda ekranda bir kalibrasyon değeri görürsünüz. Örnek: 0,0014 veya 1,0245.
- İyi kalibrasyon: Genelde 0 ile başlayan küçük değerler (ör. 0,0014)
- Kötü kalibrasyon: Genelde 1 ile başlayan değerler (ör. 1,0245)
Değeri düzeltip kaydetmek için Save seçeneğini kullanın. Sadece kontrol etmek istiyorsanız hiçbir değişiklik yapmadan Next ile ilerleyebilirsiniz.
2) Komparatör (Kompansatör) ile KUKA Mastering Nasıl Yapılır?
EMD cihazı pahalı olabilir veya elinizde olmayabilir. Bu durumda komparatör (kompansatör) ile mastering yapılabilir. Mantık: Eksen çentik noktasına getirilir, komparatör ile 0 referansı yakalanır ve ardından Dual Mastering ile set edilir.
- Robotu çentiğe getirin ve mastering yapacağınız ekseni belirleyin.
- Komparatörü ilgili eksene bağlayın.
- Robotu manuel modda %3 hız seviyesine alın.
- Seçtiğiniz ekseni eksi yönde yavaşça hareket ettirin.
- Komparatör 0 (sıfır) noktasında durduğunda hareketi durdurun.
- Menüden Dual Mastering bölümüne girip Mastering işlemini uygulayın.
3) Tornavida ile Mastering (Önerilmez)
Bu yöntemi önermiyoruz. Mastering pimini kırma ihtimali vardır. Özellikle küçük robotlarda mastering pimi küçük olduğu için çok dikkatli olunmalıdır.
Eğer zorunlu olarak yapılacaksa: mastering kapağını sökün, tornavida ile çok hafif baskı uygulayın. Robot %3 hız ile hareket ederken çentik tornavidayı itecek ve çekecektir. Tornavida tekrar itmeye başladığı an, yaklaşık 0 noktası olarak kabul edilir. Sonrasında Dual Mastering üzerinden Set Mastering yapılabilir.
Mastering pimi kırıldıysa: Bizimle iletişime geçin. Aynı gün içinde hızlı tamir ve saha desteği sağlayabiliriz.
Özet: Hangi Yöntem Ne Zaman Kullanılır?
- En doğru yöntem: EMD cihazı ile mastering
- Alternatif: Komparatör (kompansatör) ile mastering
- Son çare (riskli): Tornavida ile mastering
EMD Yapmadan Önce Bizimle İletişime Geçin (Ücretsiz Danışmanlık)
EMD işlemi öncesinde mutlaka bizimle iletişime geçin. Ücretsiz danışmanlık ile doğru yöntemi seçmenize yardımcı oluruz. KUKA robot kalibrasyonu, mastering hataları, eksen ayarı kaçması gibi konularda hızlı destek sağlayabiliriz.
Sık Sorulan Sorular (SEO)
KUKA EMD cihazı ne işe yarar?
EMD cihazı, eksen üzerindeki mastering çukuruna giriş-çıkışı ölçerek gerçek sıfır noktasını hesaplar ve KUKA robot eksenlerini doğru şekilde kalibre eder.
Check Mastering ile Set Mastering arasındaki fark nedir?
Check Mastering tüm eksenlerin durumunu kontrol etmek içindir. Set Mastering ise kalibrasyon hatası olduğunda kaçık ekseni düzeltmek için kullanılır.
KUKA mastering değeri 1 ile başlıyorsa ne anlama gelir?
Genelde 1 ile başlayan değerler kötü kalibrasyona işaret eder. Bu durumda Set Mastering ile düzeltme yapılması gerekir.
EMD yoksa KUKA mastering nasıl yapılır?
EMD yoksa komparatör (kompansatör) ile çentik referansı alınır, %3 hızda eksen eksi yönde hareket ettirilir ve Dual Mastering üzerinden Set Mastering uygulanır.
